see on AMZ028W06-1S14MR – põhimõtteliselt on see kompaktne kõik-ühes-üksus, mis ühendab ühes seadmes puuteekraaniga HMI ja Mitsubishiga ühilduva PLC. Ideaalne kitsastesse kohtadesse.
Saate otse esiküljel 2,8-tollise värvilise puuteekraani ja see töötab 24 V alalisvoolu toitel. Kapoti all on sellel 32-bitine tööstuslik protsessor, 8 digitaalsisendit ja 6 releeväljundit – kõik ohutuse tagamiseks täielikult isoleeritud.
See on valmistatud tehastele vastupidavaks: talub temperatuuri alates -10 kraadist kuni 50 kraadini, vähendab vibratsiooni õlgu ja töötleb PLC juhiseid vähem kui 0,6 mikrosekundiga. Oh, ja sellel on isegi kiire loendur, mis suudab jälgida impulsse kuni 60 000 korda sekundis.
Programmeerimine on lihtne: kasutage PLC-loogika jaoks Mitsubishi GX Worksi tarkvara ja puuteekraani liidese kujundamiseks nende HMIStudio tööriista. Kas peate programmi värskendama? Lihtsalt sisestage SD-kaart.
Alumine rida: kui vajate ruumisäästlikku-tööstusliku-klassi kontrollerit, millel on sisseehitatud-ekraan, mis "räägib" Mitsubishi PLC koodi – see on see.
1.Toote tuum:
- Mudel:AMZ028W06-1S14MR (ja variant AMZ028W06-1S16MT).
- Tüüp: PLC/HMI kõik-ühes-ühes seade (Golden Seal kõik-ühes-).
- Ekraan: 2,8-tolline TFT LCD, eraldusvõime 320x240, 65536 värvi, heledus 250 cd/m², vastupidav puutetundlik.
- PLC ühilduvus:Ühildub Mitsubishi FX1S seeria PLC programmeerimistarkvaraga (GX Developer, GX Works2).
2.Riistvara spetsifikatsioonid:
- CPU:96 MHz M0.
- Mälu: 16 MB SPI NOR Flash.
- Toiteallikas: DC 24 V (nimivõimsus: 2,2 W).
- Mõõdud:87,5 mm (L) x 76,5 mm (K) x 36,8 mm (D).
- Ava suurus:79,5 mm x 68,5 mm.
- Kaal: 200g (ilma klemmideta).
3. I/O võimalused:
- Sisendid:8 punkti (X0-X7).
- Väljundid:
- AMZ028W06-1S14MR: 6 releeväljundit (Y0-Y5).
- AMZ028W06-1S16MT: 8 transistori väljundit (Y0-Y7).
- Kiire{0}}kiire loendur:
- 1 kahesuunaline kahesuunaline loendussisend.
- Võimeline püüdma impulsse kuni 60 kHz (ühefaasiline) / 30 kHz (kahefaasiline) / jne (vt jaotist 8).
- Konkreetsed loendurid (C235-C255), mis on määratud sisenditele X0-X7.
- Kogusageduse piirang: 60 kHz.
- Kiire{0}}impulssväljundid (ainult transistori väljundiga mudel): 2 punkti (Y0, Y1), kuni 100 kHz.
4. PLC jõudlus:
- Programmi maht: 2000 sammu (EEPROM, muutumatu-).
- Töötlemiskiirus:Põhijuhised 0,55–0,7 μs.
- Mälu elemendid:
- Abireleed: M0-M511 (üldine, hoidev, eriline).
- Andmeregistrid: D0-D255 (üldine, säilitav, eriline).
- Taimerid: 100 ms (T0-T62), 10 ms (T32-T62, kui M8028 ON), 1 ms (T63).
- Loendurid: 16-bitine inkrementaalne (C0-C31), 32-bitine kiire kahesuunaline (C235-C255).
- Olekud, osutid jne.
- Juhised:Toetab laia valikut, sealhulgas CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID jne (vt jaotist 9).
5. Peamised omadused:
- PLC ja HMI on integreeritud ühte kompaktsesse seadmesse.
- Loogilise juhtimise funktsionaalsus.
- Toetab konfiguratsiooniprogrammi allalaadimiseks SD-kaarti.
- Täielikult opto{0}}isoleeritud I/O.
- 32-bitine tööstusliku kvaliteediga protsessor, mis sobib kõrge EMI-ga keskkondades.
- Kindlate registrite (M, C, T, D){0}}toite all hoidmine.
- Sisseehitatud-reaalajakell (RTC)-(kella jaoks on vaja akut).
- Paigaldus: kaks ülemist ja kaks alumist kinnitust.
6. HMI arendus:
- Tarkvara:HMIStudio (täielik Hiina redigeerimistarkvara).
- Võimalused: Rikkalik graafiline redigeerimine (fondid, pildid, dünaamiline graafika), lai valik juhtnuppe (nupud, indikaatorid, numbrilised sisendid/kuvad, graafikud, diagrammid, alarmid, retseptid, vöötkoodid jne), mitme keele tugi, andmete logimine, makrojuhised, võrgu-/võrguühenduseta simulatsioon.
- Protokollid:Toetab suhtlust erinevate PLC-dega (Mitsubishi, Siemens, Omron, Delta, Modbus jne).
7. Keskkonnaspetsifikatsioonid:
- Töötemperatuur:-10 kraadi ~ 50 kraadi.
- Säilitustemperatuur:-20 kraadi ~ 70 kraadi.
- Niiskus: 10–90% suhteline õhuniiskus (mitte-kondenseeruv).
- Vibratsioon: 10-25 Hz (X,Y,Z suunad, 2g/30 min).
- Jahutus: Looduslik õhk{0}}jahutatud.

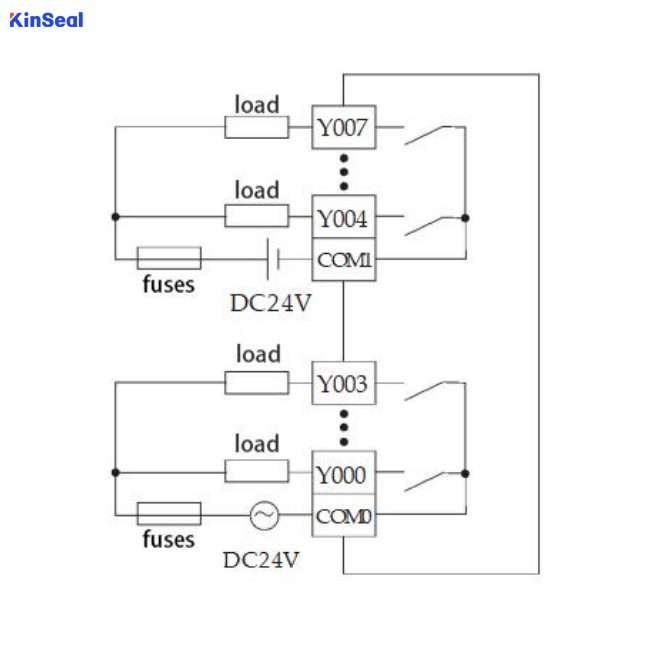

8. Elektriline liides (klemmiplokid):
- Määratletud juhtmestik sisenditele (24 V, 0 V, X0-X7) ja väljunditele (tavaline CO/C1, Y0-Y5/Y7). Releeväljund (MR) kasutab kuivi kontakte. Transistori väljund (MT) on NPN tüüpi. (Täpsed terminalide paigutused leiate jaotistest 7.1 ja 7.2).
Peamised esiletõstmised vestluses:
✅ Kõik-ühes-HMI+PLC
✅ Ühildub Mitsubishi FX1S-iga
✅8 sisendit / 6 releeväljundit
✅ 2,8" puutetundlik ekraan
✅ Tööstuslik vastupidavus (-10 kraadi ~ 50 kraadi)
✅„Ühenda{0}}ja-esitage SD-kaardi värskendused
